Мой первый Мйджик №125

Ваша лодка и её особенности. Приёмы сборки.

Мой первый Мйджик №125

Сообщение Oefag » 19 май 2020, 14:12

Добрый день всем, не хотел открывать данную тему, но Александр уговорил меня, спасибо ему за предоставленный "Новосибирский кит-набор" для постройки Мэйджика

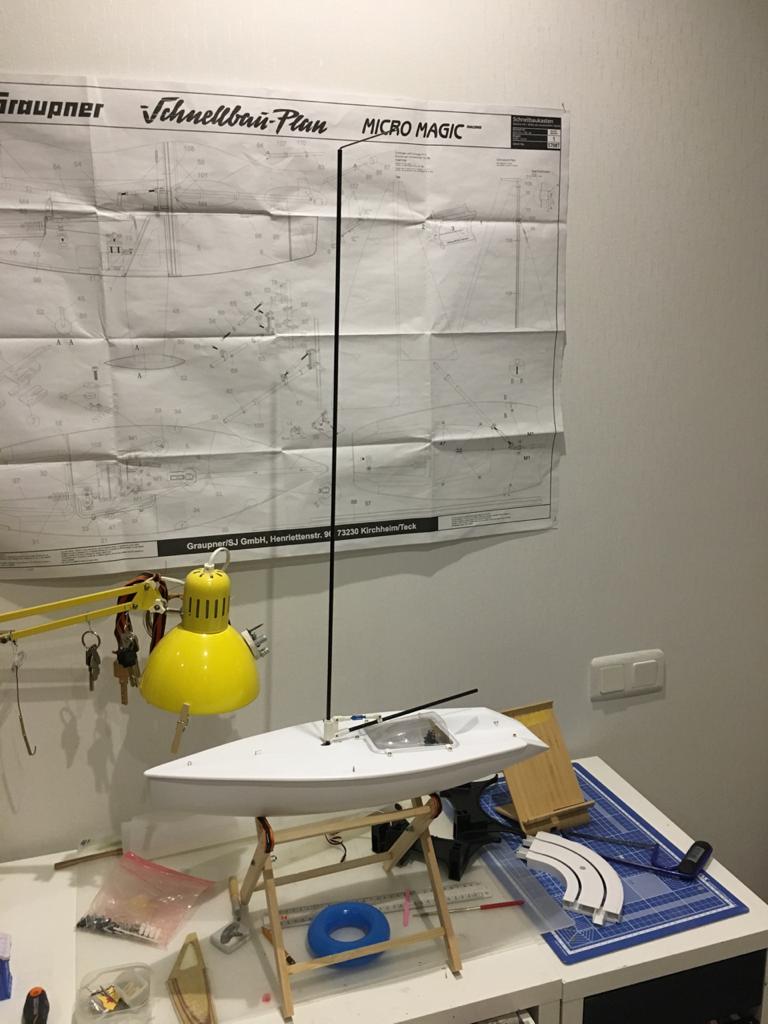

ниже выложу фото этапов сборки моего Парохода

В принципе я строю два мейджика

Александр помог с Новосибирским набором и закипела работа:

краткий список работ:

усиление кормовой части сделал правда из ПВХ 3 мм
вклеивание швертового колодца та еще задача, но справился
большинство деталей что даются в пластике я заменил на ПВХ, шпангоута фанера 1 мм с оклейкой 2 слоями стеклоткани

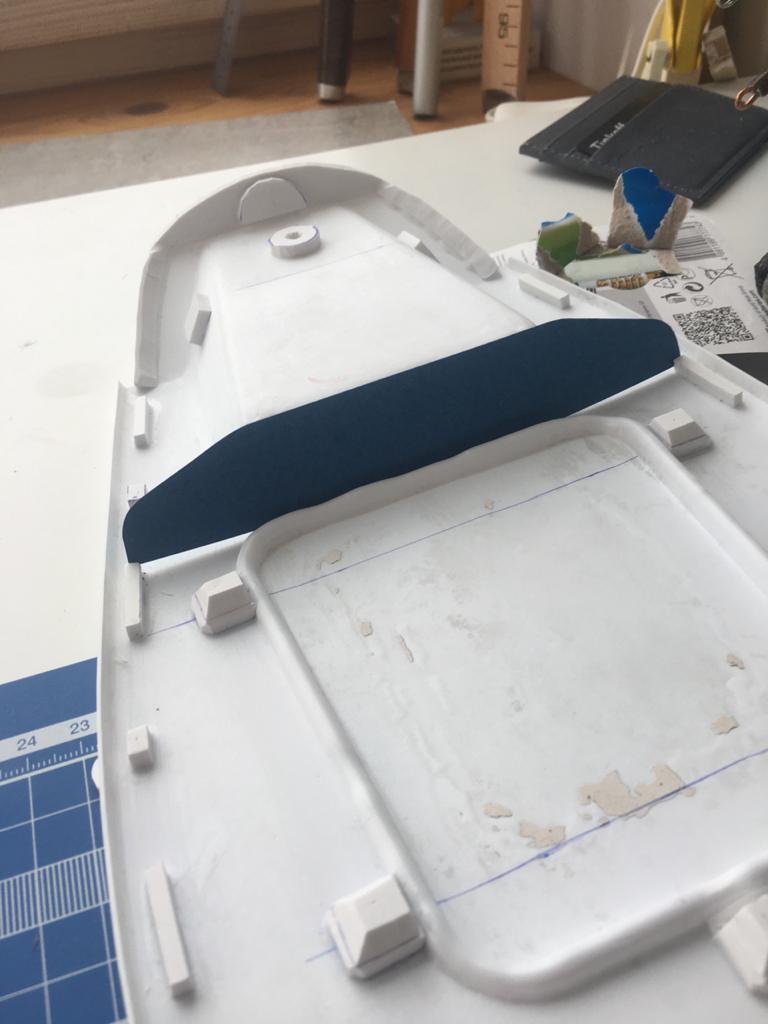

в носовой части на палубу приклеил рейку 3х6 мм

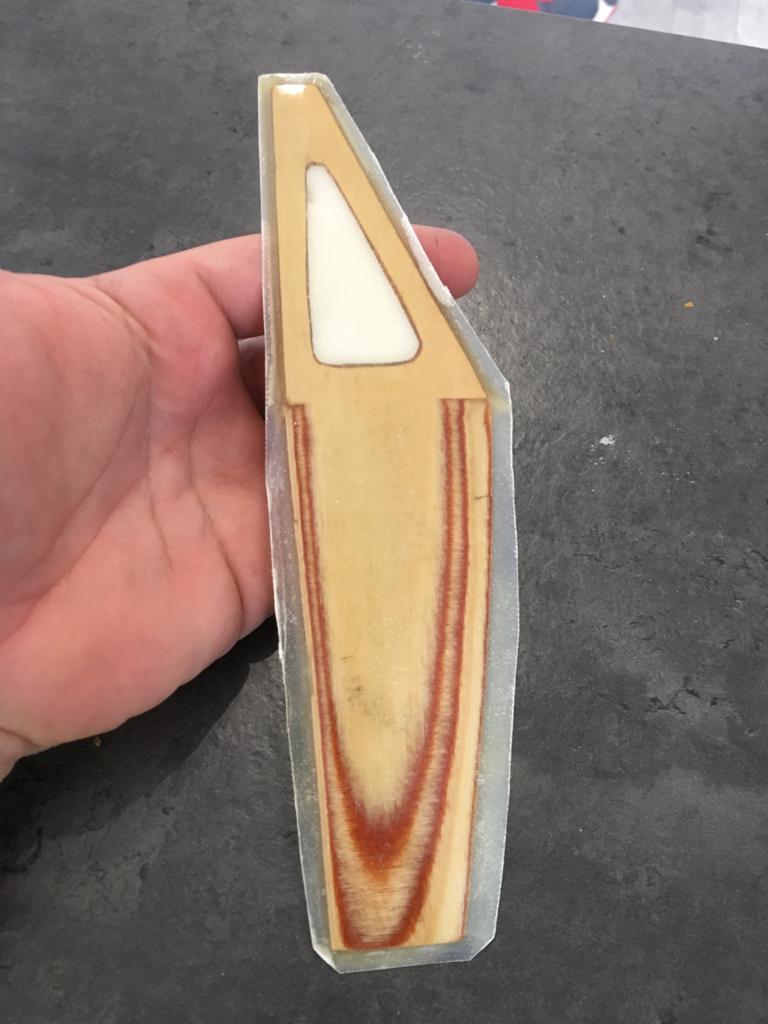

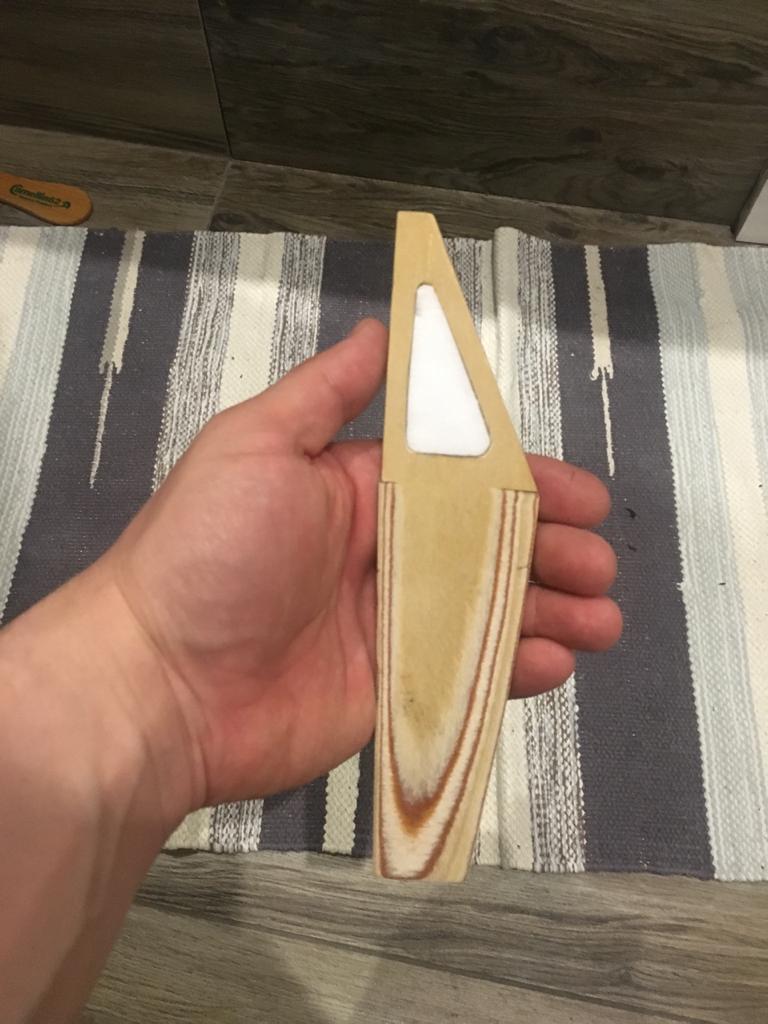

киль выполнен из переклея 3-х слоёв 1мм фанеры на смоле с оклейкой 3-4 слоями стеклоткани 0,01 мм

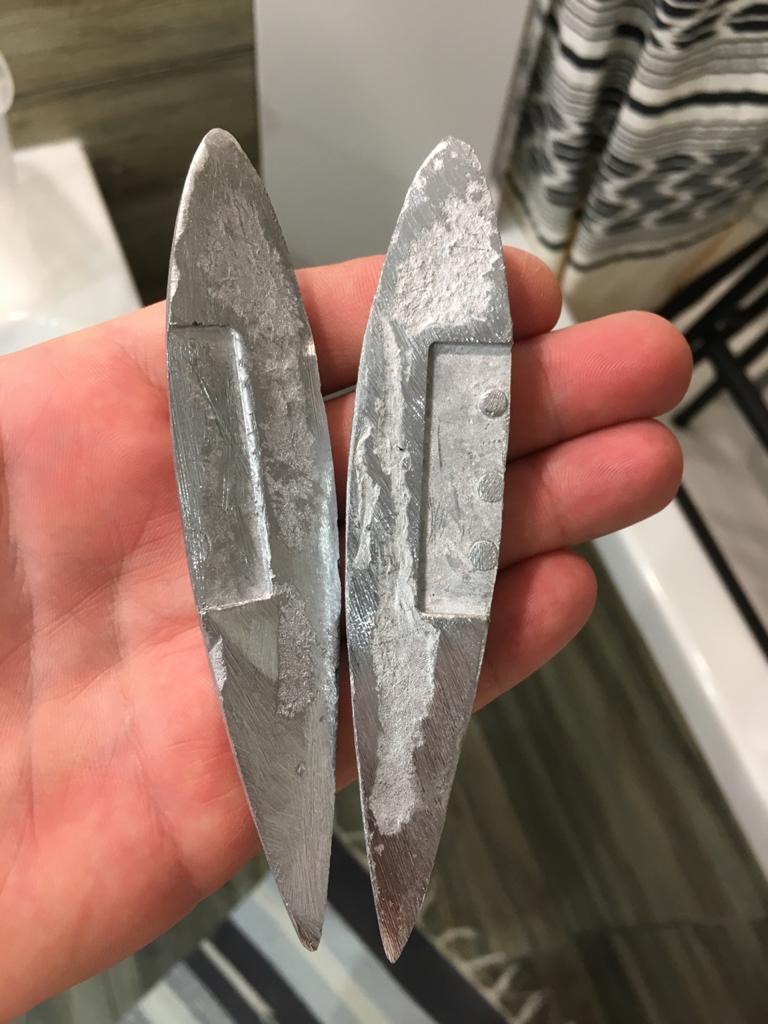

буль по геометрии снят с граупнеровского набора, и отлит в двух половинках, не могу я лить цельные були
буль после монтажа на киль оклеен 2 слоями стеклоткани для защиты во время эксплуатации и отпадает надобность шпаклевать перед покраской

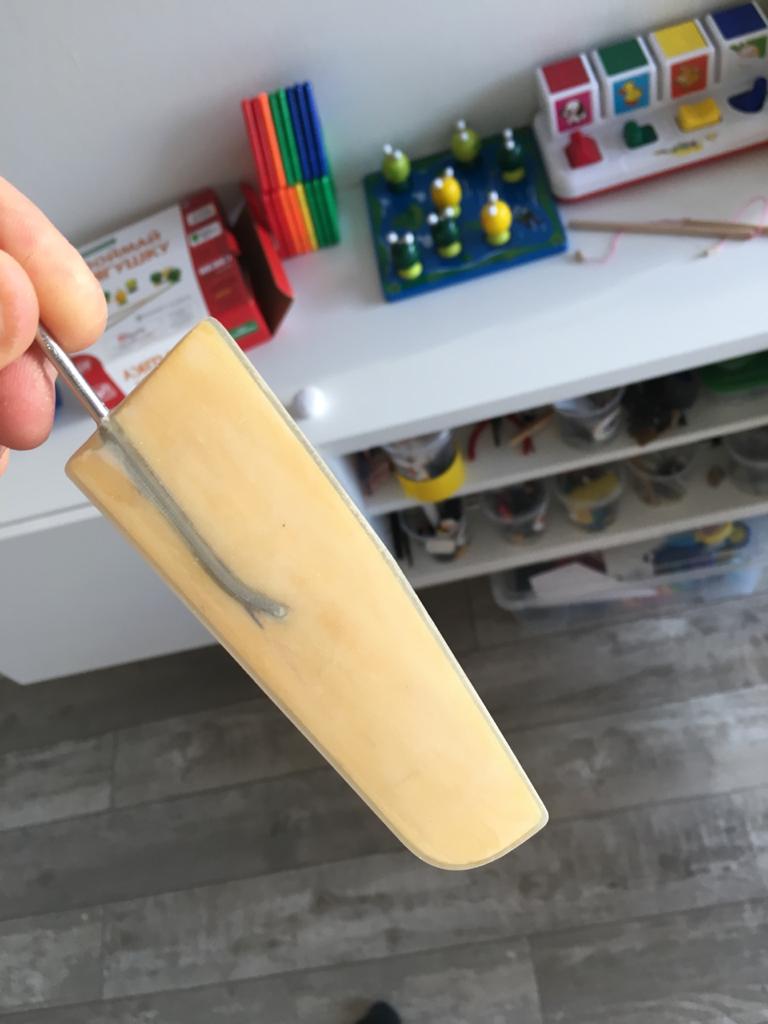

руль поворота из 2 мм фанеры с оклейкой стеклотканью, балер из 3 мм нержавейки
почти все петли сделаны из медной проволоки 1.2мм

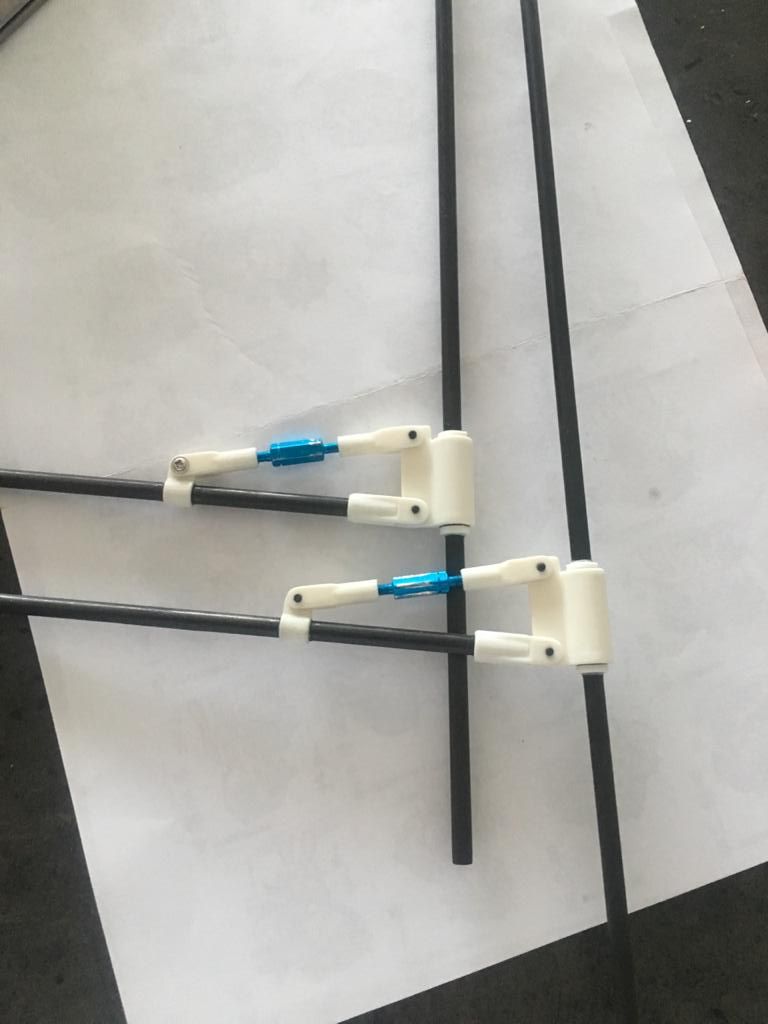

рангоут из 5мм угольной трубки, детали рангоута приобрел у Александра Абрамова из Алании(большое ему Спасибо за помощь)
площадка под рулевую серво сделал из ПВХ 3мм и усилил угольным профилем 1х3мм, получилось легкий и прочный элемент
площадка пол плату шкотовой сервы сделана по той же технологии
плата шкотовой сервы сделана из углепластиковой пластины 2мм (Спасибо Александру)
Мой главный помощник - мой сын Роман)

Добавлено через 5 минут 42 секунд:
Вложения
PHOTO-2020-04-23-18-22-33 (3).jpg
PHOTO-2020-05-05-23-18-21 (1).jpg
PHOTO-2020-05-04-08-56-21 (1).jpg
Последний раз редактировалось Oefag 19 май 2020, 16:48, всего редактировалось 4 раз(а).
Oefag
Максим Иняхин
Возраст: 38
читатель

Сообщения: 12
Зарегистрирован: 12 ноя 2019, 14:46
Город: Сходня/Химки/Москва
Номер на парусе: 125RUS

Сообщение Bolshoy » 20 май 2020, 01:31

Сколько весу в итоге? Что-то смолы со стеклотканью много в описании.
И киль с рулём надо было брать за образец от первого ММ. Они шире и лучше работают при сильном ветре. А при слабом не хуже узких.
Майкро Маджики России, объединяйтесь! :)
Bolshoy
Аватара пользователя
Владимир Дрючков
Возраст: 52
ММвед

Сообщения: 2137
Зарегистрирован: 24 сен 2010, 23:20
Город: Химки
Номер на парусе: 112RUS

Сообщение Oefag » 20 май 2020, 13:45

Киль без буля 28 грамм, руль поворота 11грамм
Oefag
Максим Иняхин
Возраст: 38
читатель

Сообщения: 12
Зарегистрирован: 12 ноя 2019, 14:46
Город: Сходня/Химки/Москва
Номер на парусе: 125RUS

Сообщение Oefag » 25 май 2020, 15:27

вот фото второго киля для Мэйджика с синей палубой

Добавлено через 31 секунда:
киль готов под покраску
Вложения
IMG_2148 (1).JPG
IMG_2148 (1).JPG (26.92 Кб) Просмотров: 425
Oefag
Максим Иняхин
Возраст: 38
читатель

Сообщения: 12
Зарегистрирован: 12 ноя 2019, 14:46
Город: Сходня/Химки/Москва
Номер на парусе: 125RUS
